【多图】TP-Link TL-WR710N 改8M Flash 刷OpenWrt

一年多之前为了旅游买了个WR710N,在外还挺好用,回家就放一边了。后来接触到了OpenWrt,发现它Flash太小不能刷,才知道TP缩水得如此严重,显然已经跟不上当前路由器智能化的大潮了…

好了前面的都是废话,要刷OpenWrt,就要至少4M的Flash,原装16M的RAM其实也是捉襟见肘,但是我的目前水平还不够换RAM,所以先把flash换了再说吧~  o(* ̄▽ ̄*)o

我找遍全网都没找到几篇详细讲710N改装的文章,尤其是照片很少,于是决定自己写一篇吧,顺便发多几张图。感谢这个帖子给了我不小的帮助。

首先是拆机。(点击查看大图)

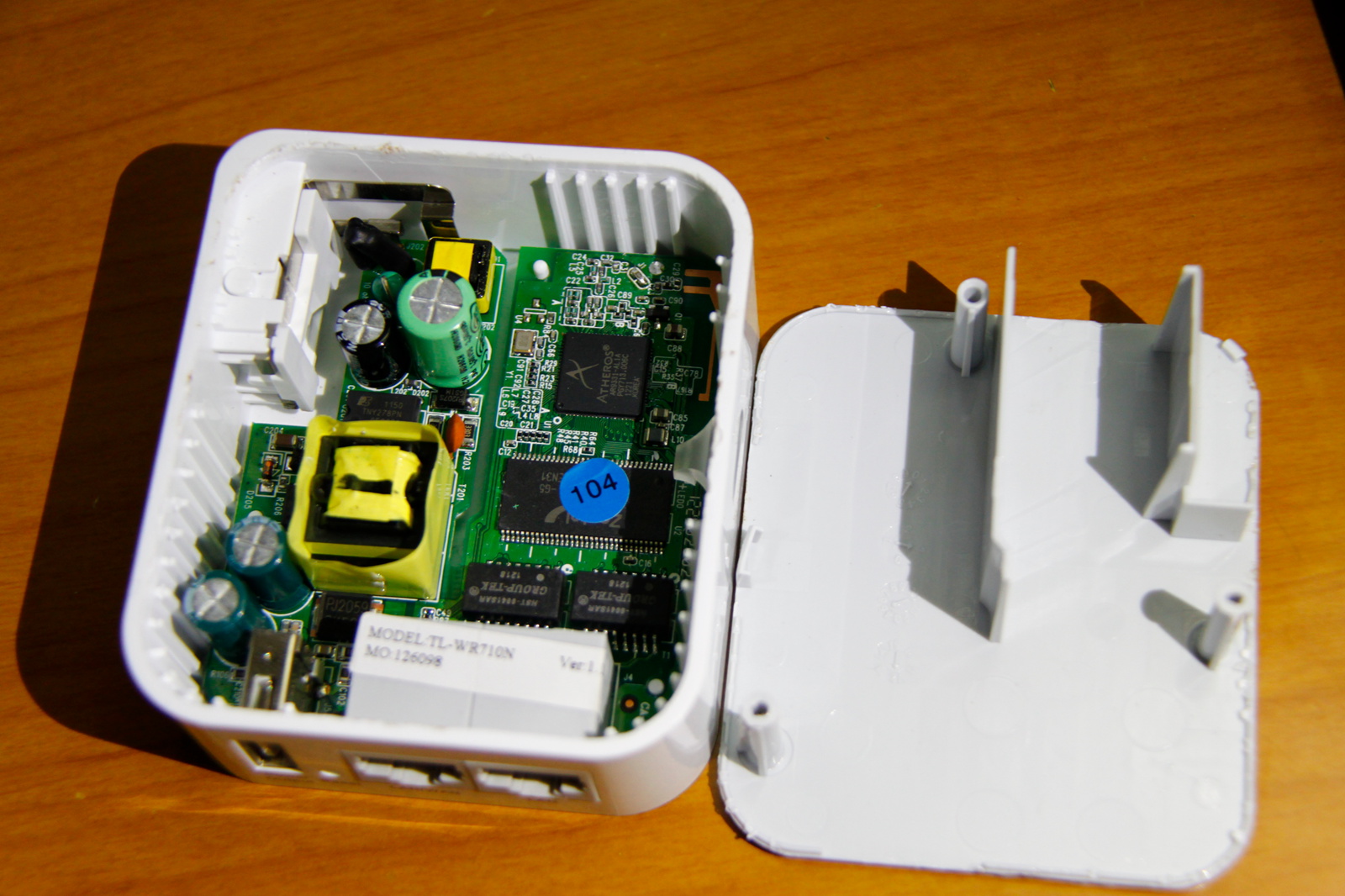

先是干掉盖子。

_MG_0358

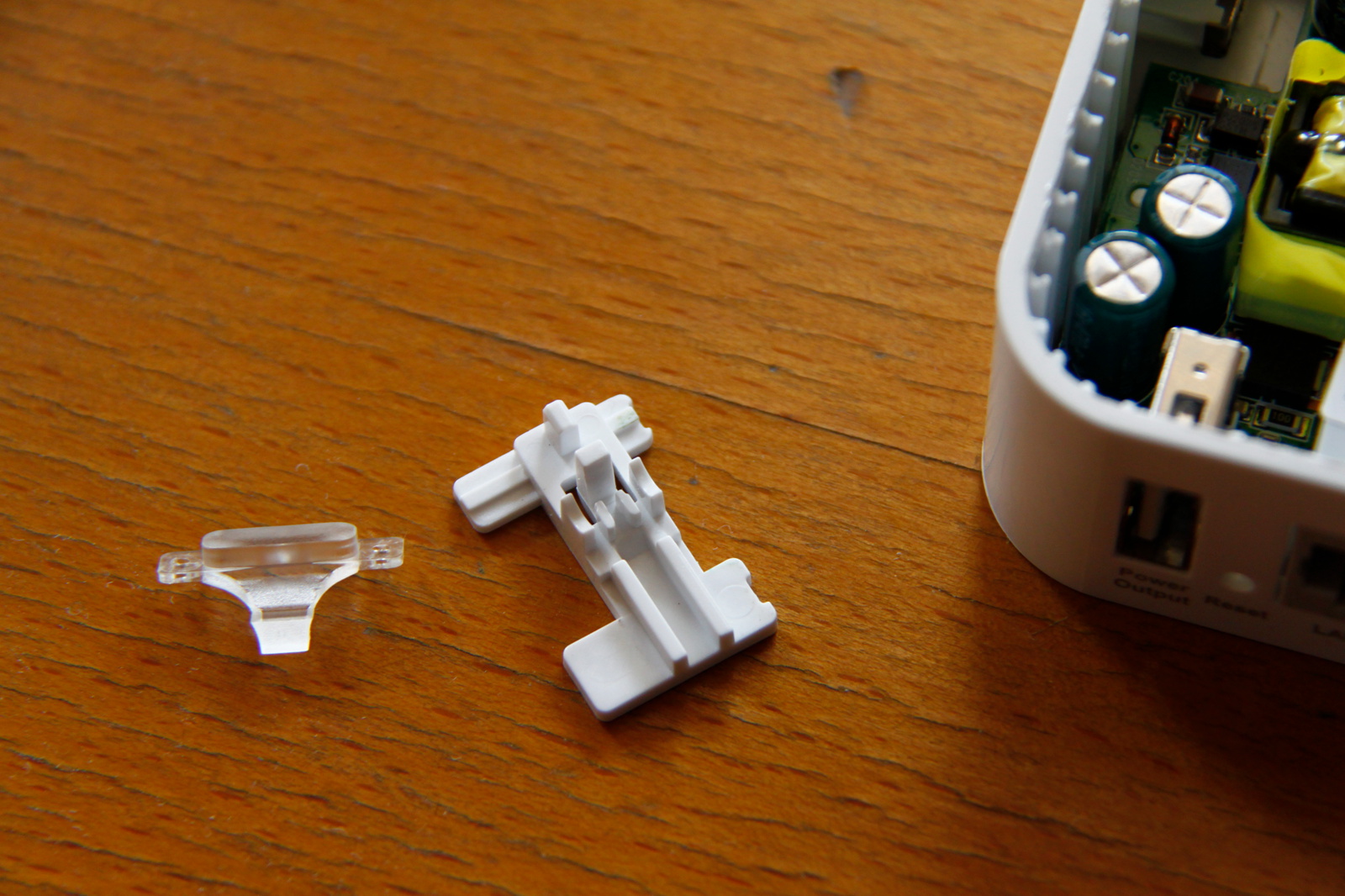

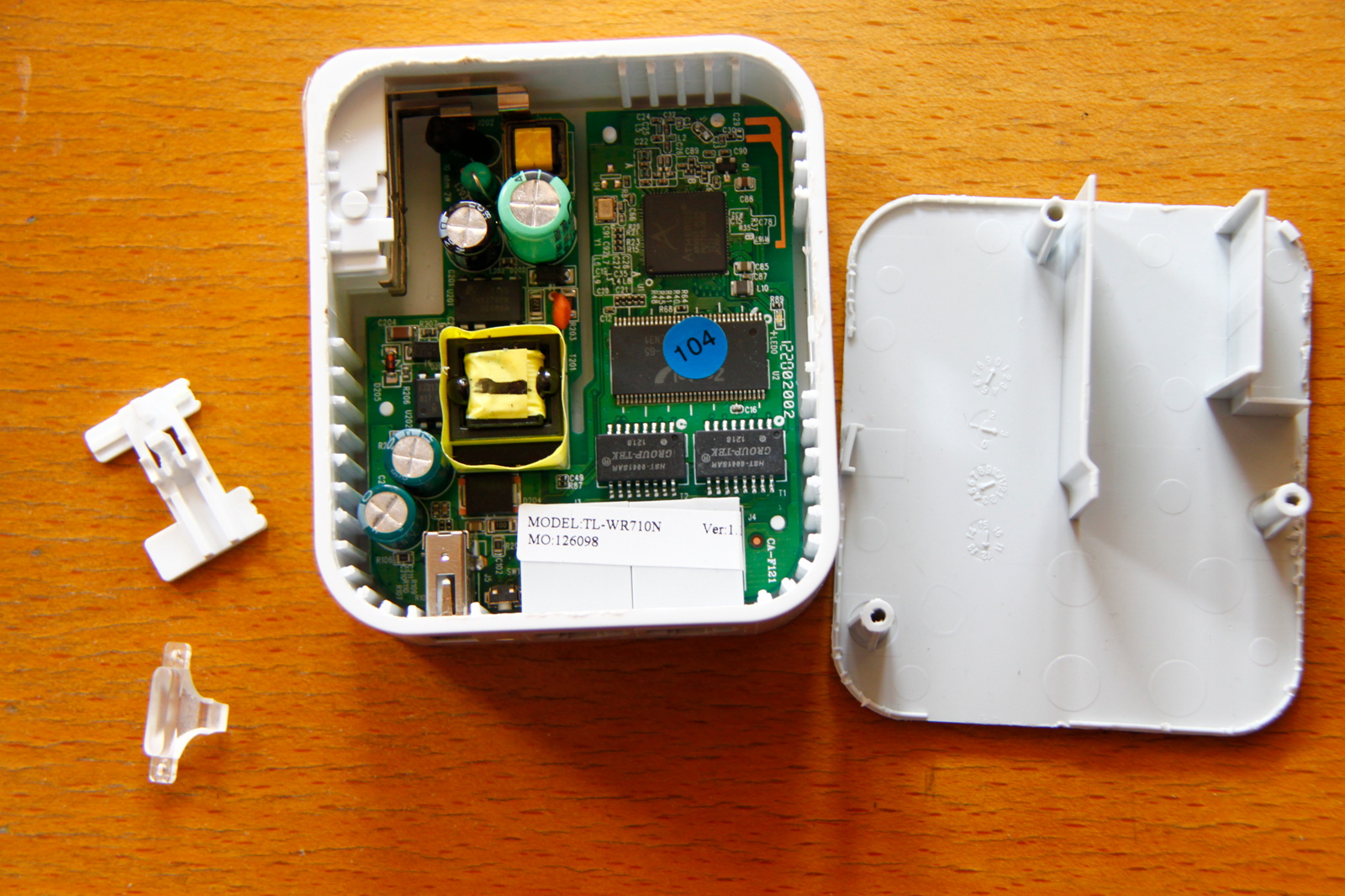

然后是两个零件。
_MG_0363_MG_0364

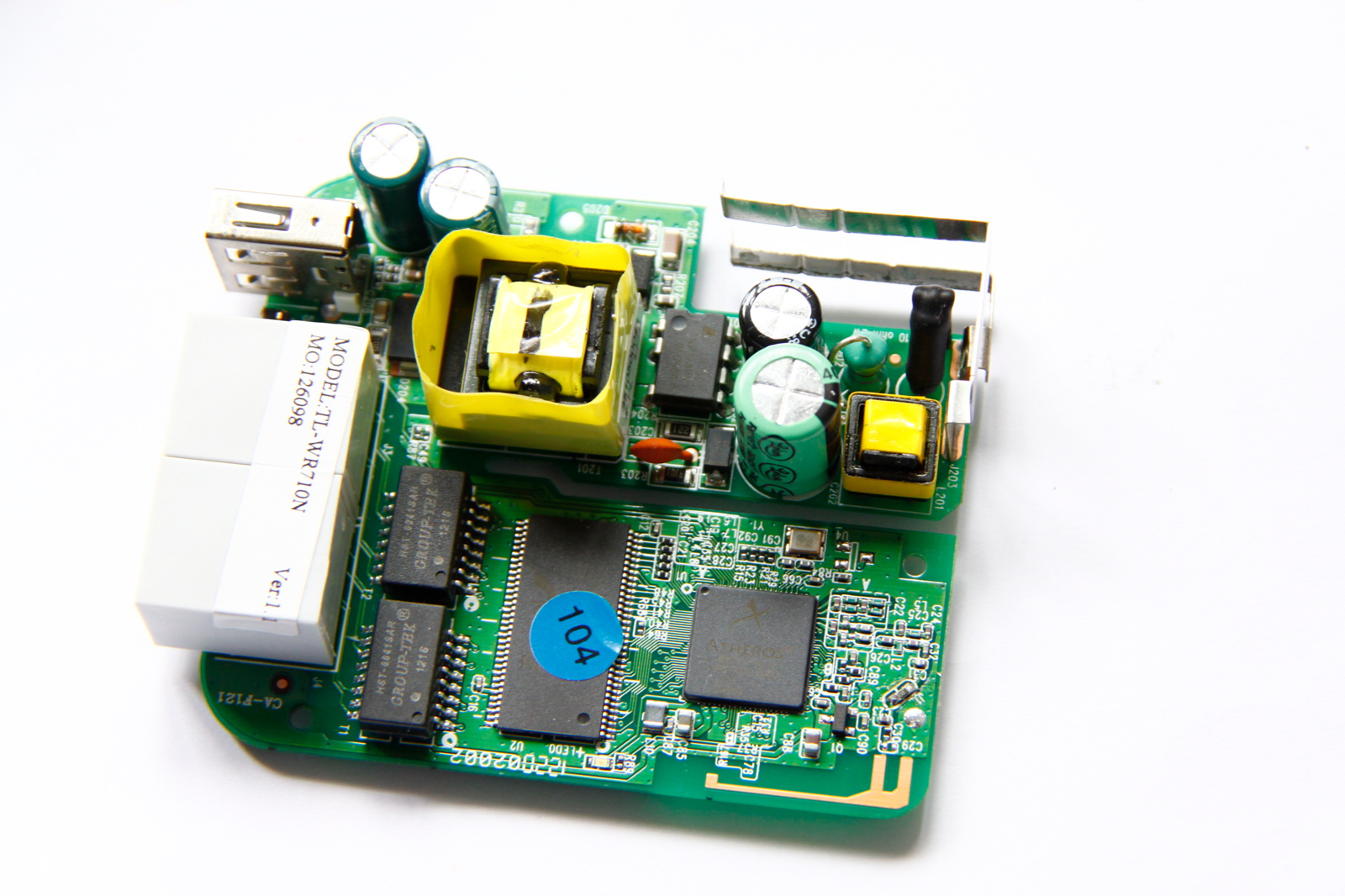

然后就可以把板子拿出来了~_MG_0365

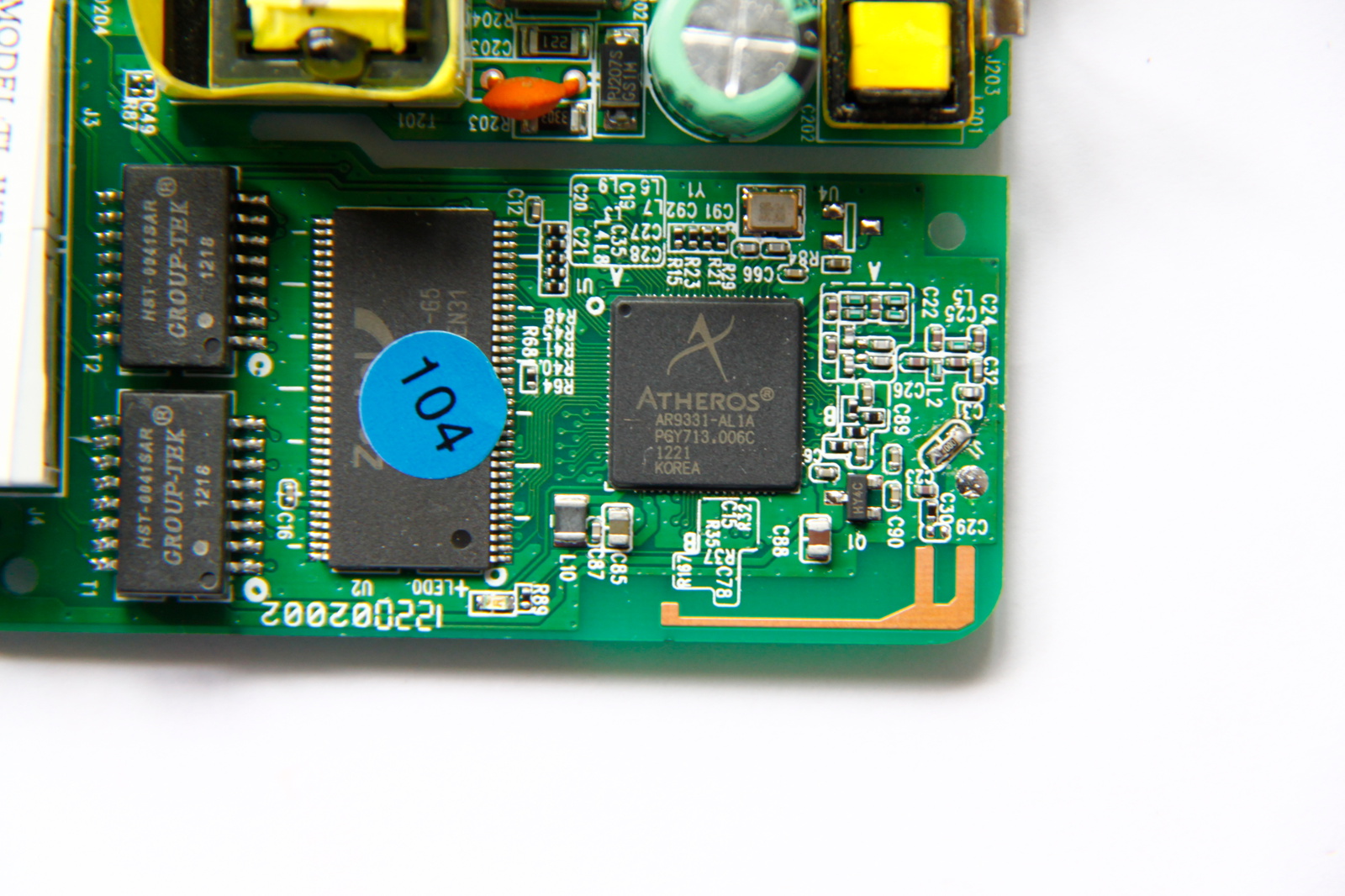

RAM和CPU
_MG_0366

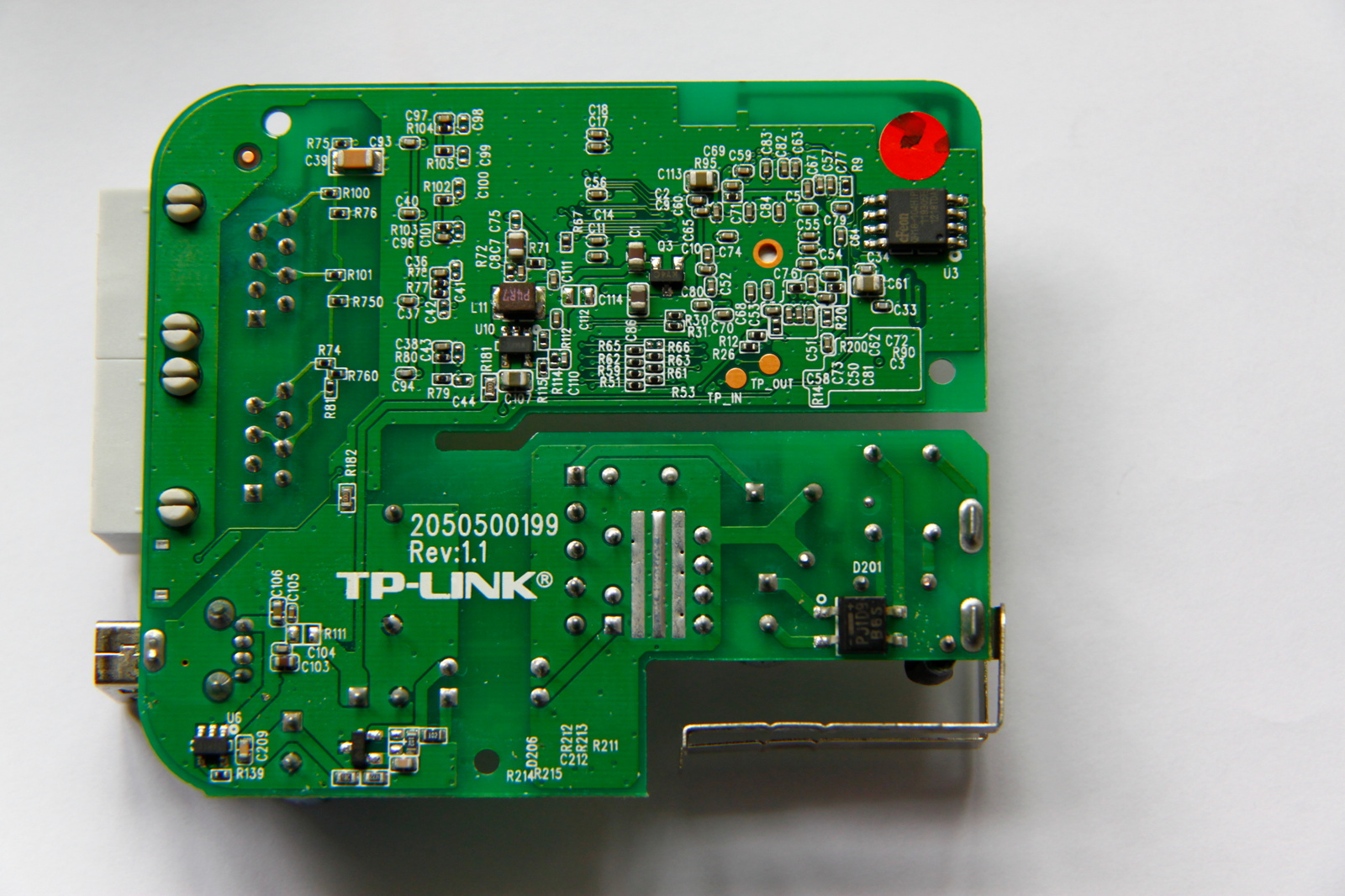

背面
_MG_0367

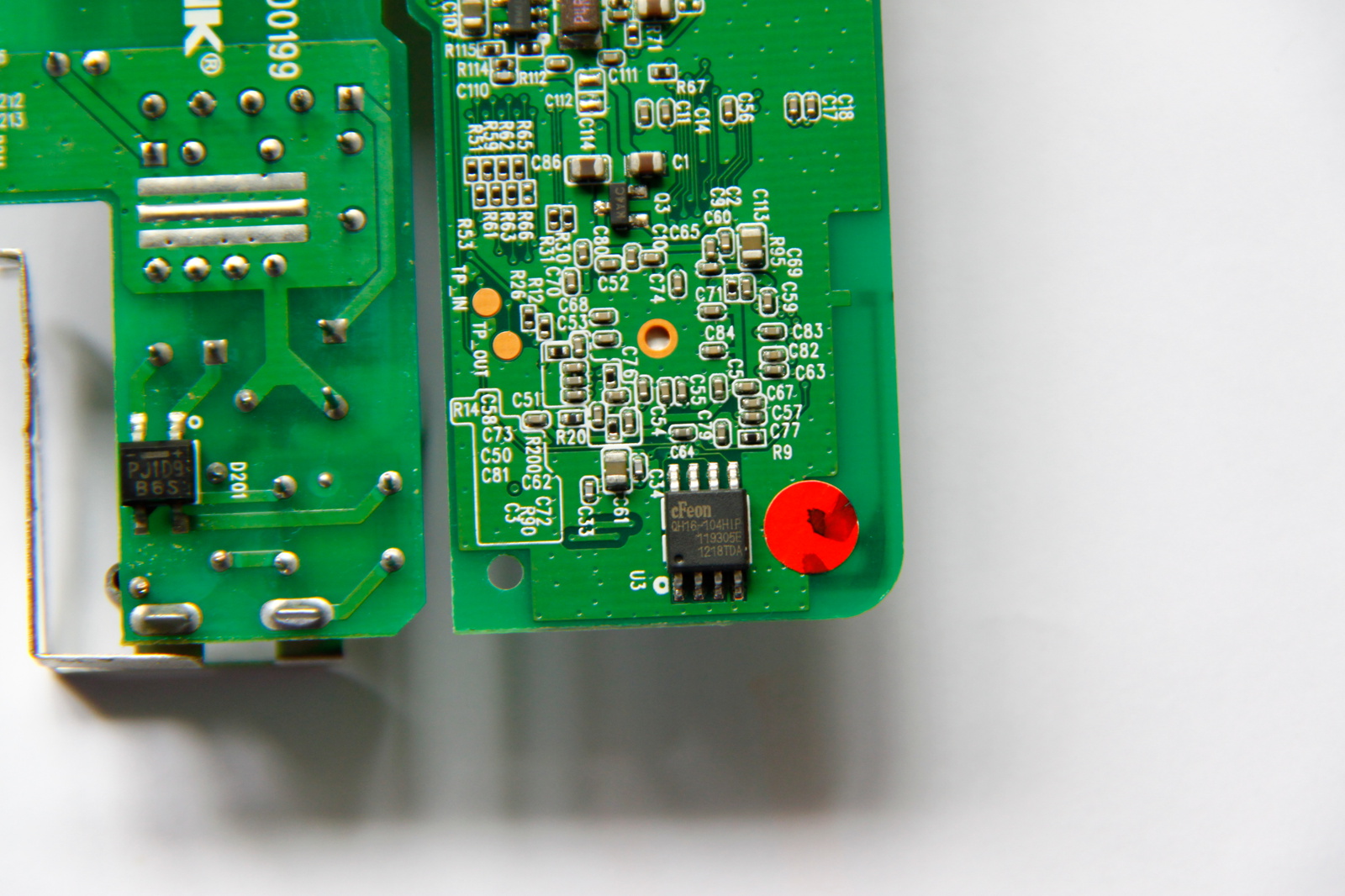

Flash芯片
_MG_0369

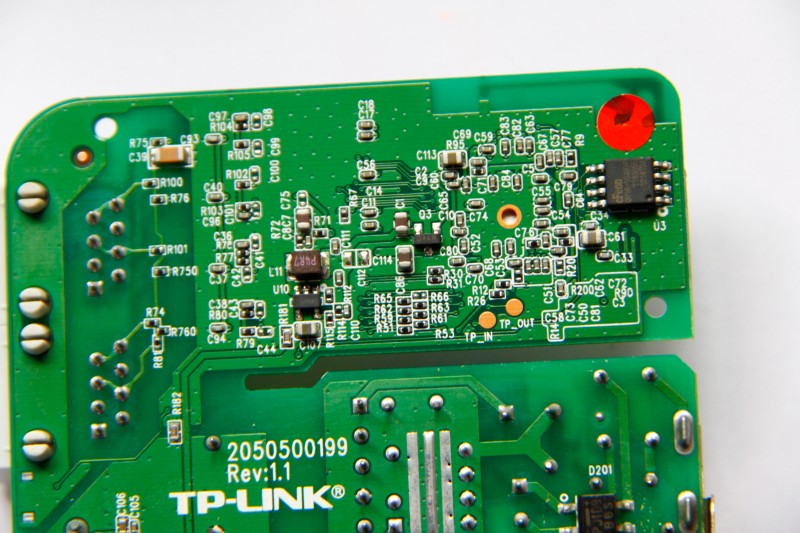

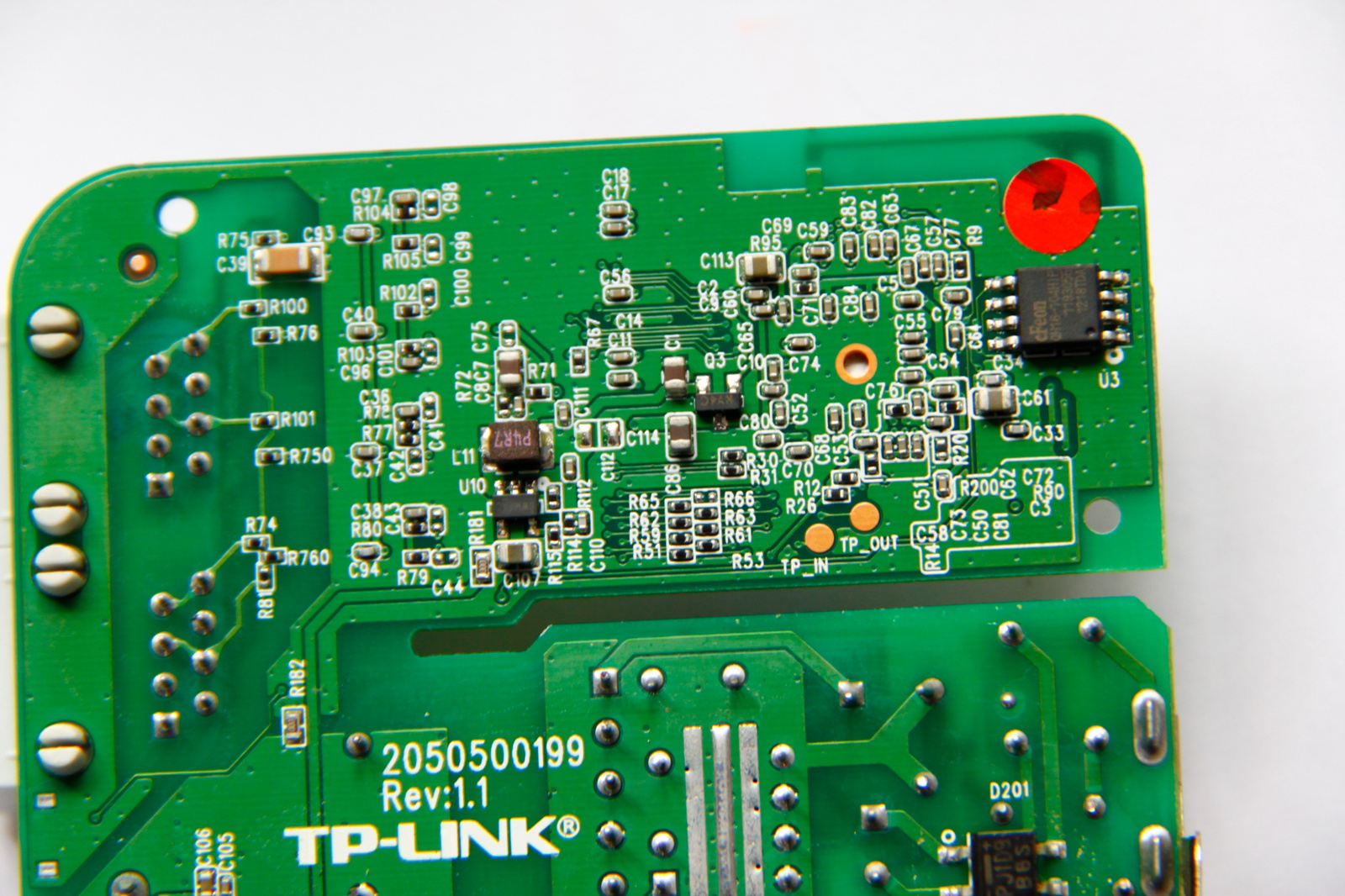

还有中间的R66。

_MG_0370

之后就是改装了。

改装的对象是Flash还有R66这两个地方。

Flash已经刷好编程器固件。焊得很丑,请不要吐槽。

至于R66那里,应该焊上22Ω的电阻,没有的话就短接。我短接的时候手一抖,把旁边R63的电阻搞歪了…

我的技术是如此的差,改完能开机,我当时真是震惊并暗喜啊。

最后上一幅改后的图。

_MG_0175

改完装回去,通电开机。telnet进去192.168.1.1,passwd改密码,free查看剩余的内存,呃,就剩那么几百kb,把wifi打开,能连上。

后来的使用发现一旦搞多一点操作,就容易重启…哎这也没办法。鼓捣就暂时到此为止咯。

最后讲一下编程器固件吧。我刷的是文初的这个帖子里面分享的编程器固件的自改版,uboot部分我在偏移量1FC00的地方改了MAC地址,fw部分用了自己编译的纯净无luci的740n v4 attitude adjustment固件(att_adj固件的适配没那么快有跟进,但是貌似可以跟740n通用)(一开始我用的是op官网下载的710n trunk固件,发现启动后经常重启,连基本的登录进去都不能保证,只能暂时放弃(以后练下技术再换64M RAM)。在恩山找到了一个uboot,功能强大强烈推荐http://www.right.com.cn/forum/thread-136444-1-1.html),最后的art部分没改。

如果想了解更多有关如何制作编程器固件的知识,可以看看

===========20140511更新================

昨天在openwrt的wiki上看到了battery mod的改装,真的是非常及时啊,我最近想到用usb来驱动,没想到wiki上就刚好有了这个内容,对着改了一下,5V输入和串联4个1.5V电池均测试成功。详情

===========20140804更新================

今天发现每天还是有不少人看到这篇文章的,在此推荐恩山的http://www.right.com.cn/forum/thread-143792-1-1.html一文。

本文没后续了,后来试着改内存,果然还是把它玩坏了╮(╯▽╰)╭

结论:除非动手能力足够好,不然720N还是比710N省心省事很多啊。

===========20150104更新================

之前找到了一个很好的硬改教程,分享一下。技术是非常重要的:http://v.youku.com/v_show/id_XNzQxMTg3MjE2.html
